A2O+SBR 공법
CSBR 공법 (Continuous flow Sequencing Batch Reactor)

CSBR Process

세계적으로 입증된 생물학적 고도처리공법 CSBR 부지 면적과 유지관리비용 측면에서 경제적인 CSBR 공법은
중·대규모 하폐수처리시설 과 지하화 시설에 유리한
도시 친화적인 공법입니다.

  • 국내 20여곳 , 전세계 40여곳 적용

더보기
Features

Features

CSBR은 A2O와 SBR 공정을 혼합한
연속회분식 하수고도처리 공법입니다.

  • 무산소조-혐기조-호기조로 구성되어, 고효율 질소·인 제거 효과

  • 반응조 내 수위 변동 없이 연속 유입/배출되어
    별도의 유량조정조와 최종침전지 생략 > 부지면적 최소

  • A2O공정 처리수를 SBR조 반복 처리하는 공정은
    부하 변동 대응 탁월

  • SBR조의 정적 침전/배출은 최적의 슬러지 고액 분리로 SS제거 효율 최적화

Process Flow

Process Flow

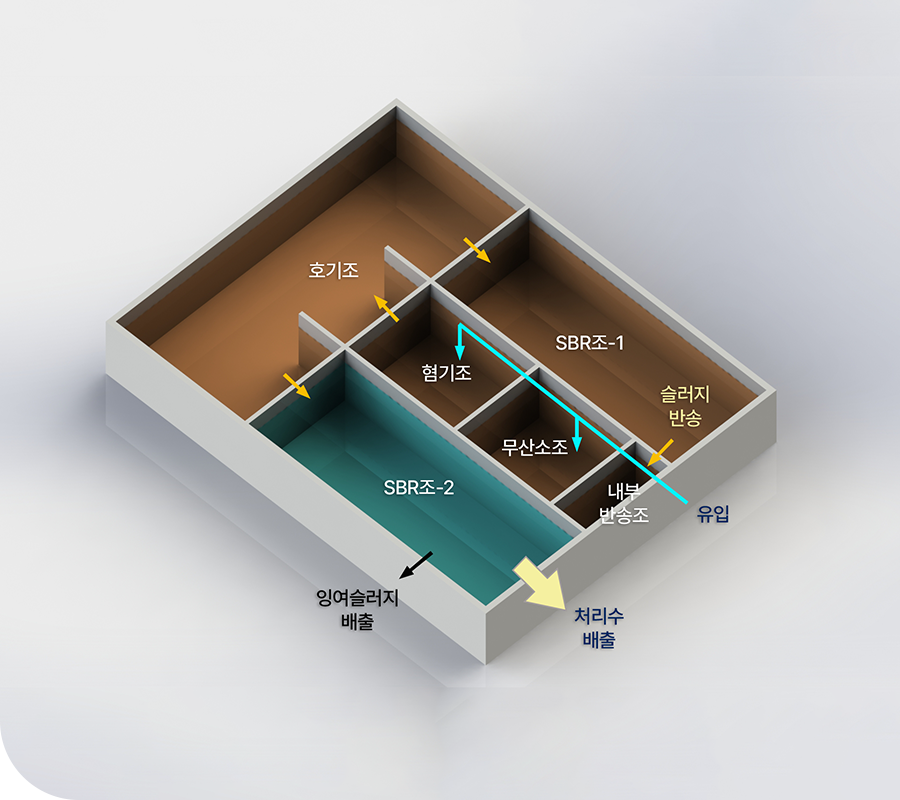

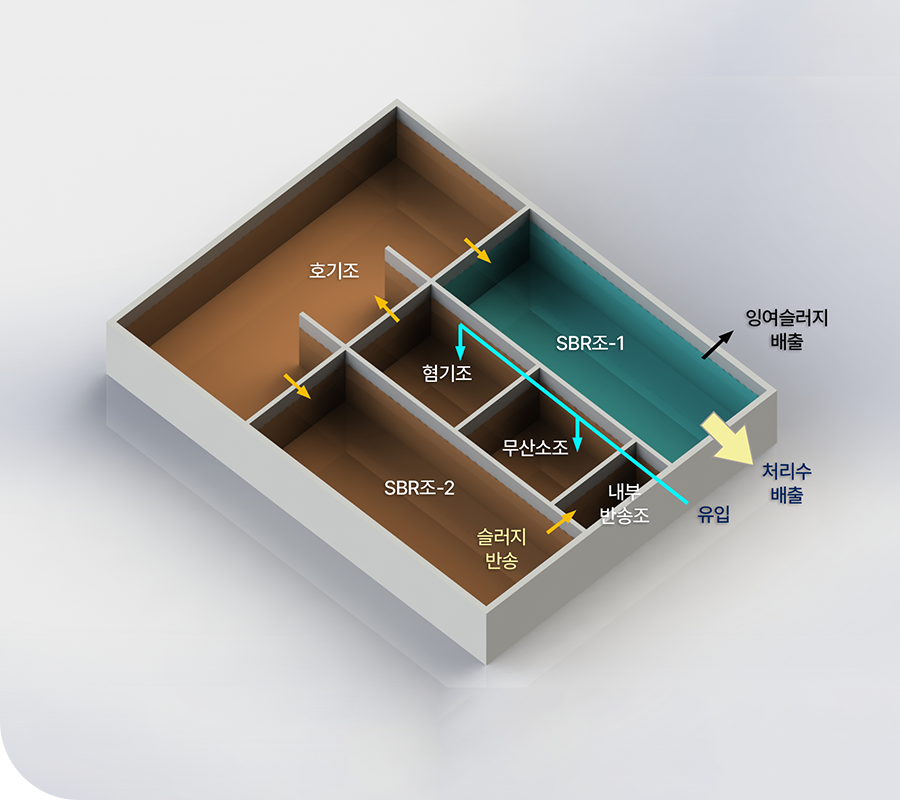

CSBR반응조는 무산소조-혐기조-호기조(A2O 형태) 후단에 2개의 SBR조 구성으로 배치되어있습니다. 유입수는 무산소-혐기-호기 반응을 거친 후 슬러지혼합액(MLSS) 상태로 한쪽 SBR조로 유입되어 처리수(상등수)가 배출되고, 하부에 침전된 슬러지는
다시 생물반응조로 이송 및 폐기됩니다.

동시에 다른 한쪽의 SBR조는 처리수배출이 이루어지지 않는 상태에서 반응공정(무산소-호기-침전)이 진행됩니다. SBR조는 교대로 운전되며, 이 모든 과정은 CSBR 운전주기에 따라 자동제어 합니다.

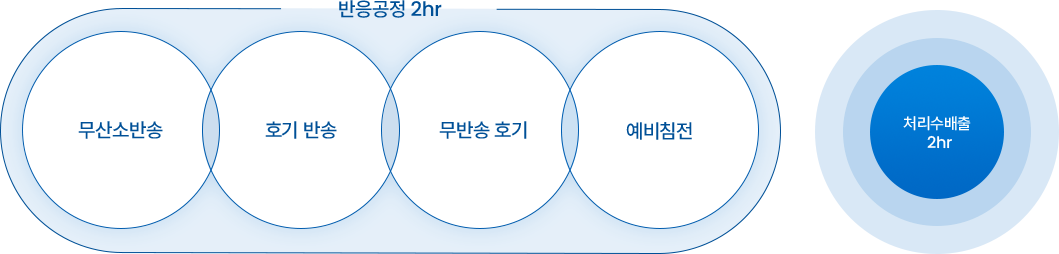

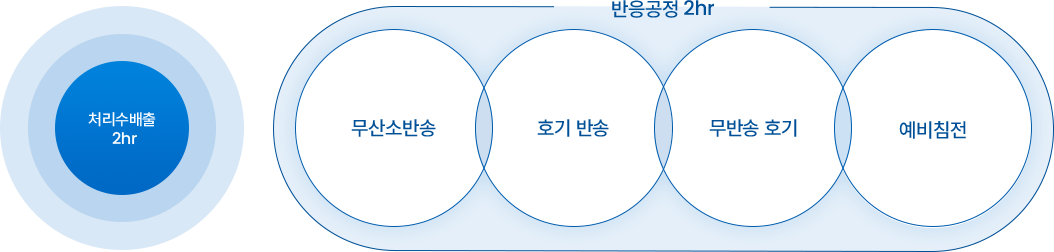

<SBR Tanks Treatment Process>

SBR#1

SBR#2

* SBR1,2 교대운전

CSBR의 우수성 :
국내 프로젝트 사례

CSBR의 우수성 : 국내 프로젝트 사례

- 용량: 80,000㎥/일

- 가동연도: 2001

<진건처리장>

예산

CSBR

  • 부지면적

    [단위 : ㎡]

  • 공사비

    [단위 : 억원]

  • 운영관리비

    [단위 : 억원/년]

- 용량: 100,000㎥/일

- 가동연도: 2002

<전주처리장>

예산

CSBR

  • 부지면적

    [단위 : ㎡]

  • 공사비

    [단위 : 억원]

  • 운영관리비

    [단위 : 억원/년]

▶ 부지면적 50%이하, 공사비62%이하, 운영비85%이하 실적을 확보하였음

타기술과 비교시에도 우수한 CSBR

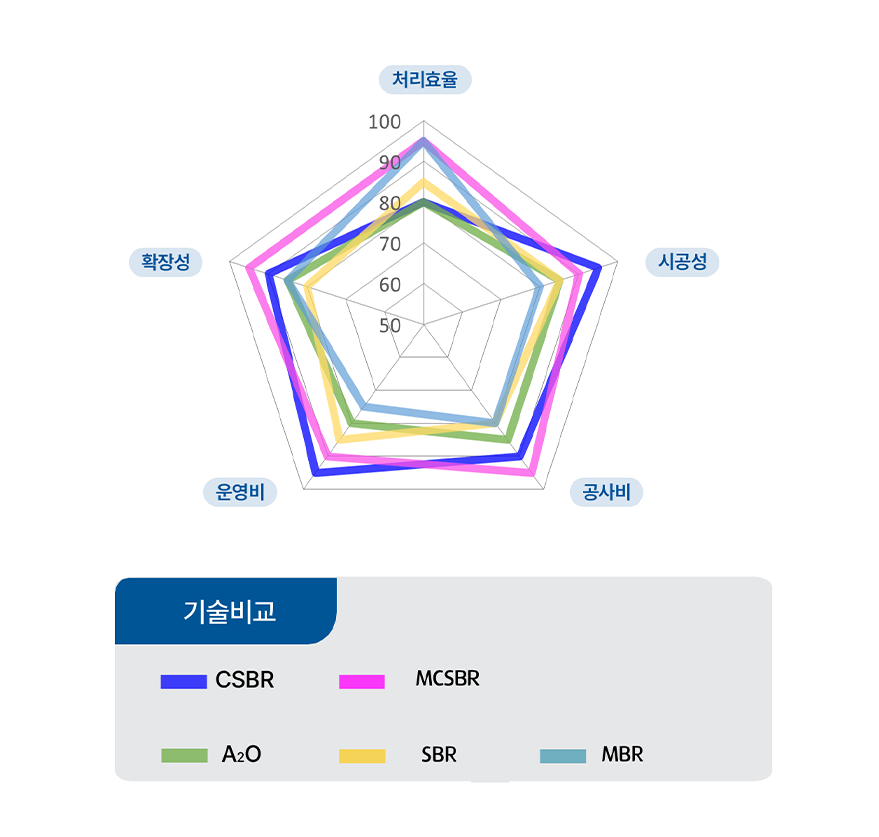

타기술과 비교시에도 우수한 CSBR

기술명 처리효율 시공성 공사비 운영비 확장성 계
CSBR 80 95 90 95 90 460
MCSBR 90 90 95 90 95 465
A2O계열 80 85 85 80 85 415
SBR계열 85 85 80 85 80 415
MBR계열 95 80 80 75 85 415

캐나다 Bonny Brook 부지면적 50%이하 절감사례(2017)

처리시설 용량 : 123,000 ㎥/day

  • 동일용량 처리장 CSBR공법 신설시 소요면적은 103.8mW x 87.2mL로 기존 표준활성슬러지공법 (CAS) 대비 50% 이하의 부지면적이 소요됨
인도 언론보도

인도 언론보도

CSBR의 월등한 경제성은 뭄바이 도시청(BMC)이
대한민국 처리장 심사를 통해 검증

더보기

  • 예가대비 54% 가격에 건설계약으로 인도하수처리장의 새로운 역사 기록

Bhandup 215,000㎥/일 하수처리장 입찰에서 본 경쟁력

Bhandup 215,000m㎥/일 하수처리장 입찰에서 본 경쟁력

<Bhandup STP>

- 용량: 80,000㎥/일

- 가동연도: 2001

예산

CSBR

  • 부지면적

    [단위 : ㎡]

  • 공사비

    [단위 : 달러]

  • 소요 동력

    [단위 : kW]
공법 부지면적 (m²) 공사비 (백만원) 소요동력 (KW)
SBR 28,800 350 7,227
CSBR 20,237 186 1,574
비교우위 70% 54% 22%

부지면적, 공사비, 전력 사용비 모든 면에서 월등한 CSBR

로스웰워터 핵심 공법기자재

로스웰워터 핵심 공법기자재

처리수배출장치

  • 고장률 0%의 안전한 처리배출방식

  • 송풍기의 공기압력을 이용한 제어

  • 레벨 스위치 연동한 자동제어

처리수배출장치(Decanter)는 수위 변동이 없는 고정식으로 자동제어를 통해 공기압을 이용하여 처리수를 안정적으로 배출시킵니다.

제어반 시스템

  • HMI Logic에 의한 공정 자동제어

  • 터치형 스크린 원격자동운전 및 감시기능, PLC : 이중화(전원, CPU, 통신)

제어반은 생물반응조 공정 운전에 필요한 밸브나 펌프, 송풍기 등을
HMI Logic 시스템에 따라 연동하여 자동으로 운전됩니다.

산기관

  • 산소전달효율 증대

  • 봉형 산기관/디스크형 산기관

산기관은 호기조와 SBR조에서 공기가 효율적으로 물속에 녹아들어갈 수 있도록 미세기포 생성 또는 담체거동을 위한
조대 기포를 생성합니다.

구분 사양
재질 EDPM(Option: PU/Silicone)
두께 1.9mm±0.2mm
밀도 1.11±0.03g/m³
인장강도 >7 MPa
신장율 > 400%
인열강도 > 7.5N/m
경도 40±5Shore A

슬러지 이송설비

  • 송풍기 공기압을 이용한 슬러지 이송설비

  • 기존 처리장에 적용 가능

  • 별도의 동력장치 불필요

슬러지 이송설비(Air lift)는 SBR조의 침전된 슬러지를 별도의 동력장치 없이 공기압만으로 생물반응조 전단으로 반송시켜 반응조의 MLSS(미생물량)를 효율적으로 조절합니다.

T-RAS

  • 수조 전면 균등하게 슬러지 인발

  • 잉여슬러지 펌프와 배관으로 구성

T-RAS는 처리수 배출타임에 펌프를 가동하여 SBR조 하부에 적체된 슬러지를 배관의 hole로부터 균등하게 흡입하여 인발하는 구조입니다.

스컴제거장치

  • Self leveling skimmer(부유식 타입)

  • 표면의 스컴만 흡수하여 높은 회수율

스컴제거장치는 수면위에 생성된 스컴을 흡입시켜 자동으로 제거하는
장치입니다.
주위에 배플을 설치할 경우, 처리수배출장치로 스컴이 유실되는것을 방지하며,
스컴스키머 주위로 스컴이 모아지도록 유도합니다.
